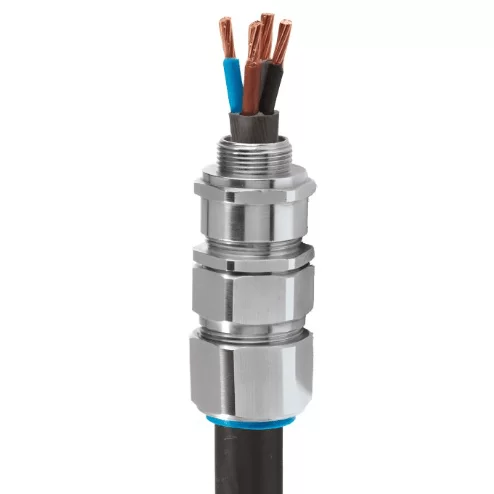

E1W Endüstriyel Çift Sıkım Zırhlı Kablo Rakoru

Teknik Özellikler

  • Zırhlı (Çelik ve alüminyum tel zırh) kablolar için uyumlu, çift sıkım kablo rakoru
  • Endüstriyel tip kablo rakoru
  • Gövde Malzemesi : Nikel kaplı prinç – Prinç – Aluminyum
  • Deluge protection özelliği opsiyoneldir
  • IP Koruma Sınıfı : IP66 standart, isteğe göre IP67 ve IP68
  • Çalışma Sıcaklığı : -60°C to +130°C standart
  • EMC testleri yapılmıştır
Add to compare
Teklif Al
Kategoriler:
Açıklama

CMP Products‘ın E1W Endüstriyel Çift Sıkım Zırhlı Kablo Rakoru, çelik ve alüminyum tel zırhlı (SWA ve AWA) kablolarla kullanım için tasarlanmış yüksek kaliteli bir rakordur.

  • Metalden Metale Zırh Sıkıştırma: Zırhın güvenli ve sağlam bir şekilde sıkıştırılmasını sağlar.
  • Kalıcı Düşük Empedanslı Topraklama: Zırhın kalıcı olarak sıkıştırılmasıyla düşük empedanslı topraklama bağlantısı oluşturur.
  • Kendiliğinden Gevşemeye Karşı Güvenlik: Titreşimli ortamlarda bile bağlantının güvenliğini sağlar.
  • İç Yalıtım Tipi Sızdırmazlık: Kablonun iç kılıfında etkili bir sızdırmazlık sağlar.
  • Kontrollü Dış Yük Tutma Sızdırmazlığı: Dış kılıfta güvenilir bir sızdırmazlık sunar.
  • Aşırı Sıkmaya Karşı Koruma: Özel tasarımı sayesinde aşırı sıkmanın önüne geçer.
  • Soğuk Akışın Önlenmesi: Soğuk akış etkilerini minimize eder.
  • Deluge Koruma Seçeneği: Yoğun su baskınlarına karşı ek koruma sağlar.
  • Üstün EMC Performansı: Elektromanyetik uyumluluk açısından yüksek performans sunar.

E1W kablo rakoru, zorlu endüstriyel uygulamalarda güvenilirlik ve dayanıklılık sunarak, zırhlı kabloların güvenli ve etkili bir şekilde bağlanmasını sağlar.

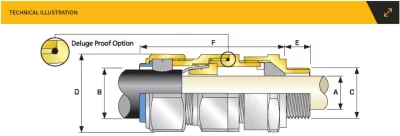

Teknik Tablo

Cable Gland Size Available Entry Threads ‘C’ (Alternate Metric Thread Lengths Available) Cable
Bedding
Diameter
‘A’		 Overall
Cable
Diameter
‘B’		 Armour Range Across
Flats
‘D’		 Across
Corners
‘D’		 Protrusion
Length ‘F’		 Combined Ordering Reference
(*Brass Mertric)		 Shroud Cable
Gland
Weight
(Kgs)
Standard Option
Metric Thread Length (Metric) ‘E’ NPT Thread Length
(NPT)
‘E’		 NPT Min Max Min Max Min Max Max Max Size Type Ordering
Suffix
20s16 M20 10.0 1/2″ 19.9 3/4″ 3.1 8.6 6.1 13.1 0.8 1.25 24.0 26.4 72.5 20S16 E1W 1RA PVC04 0.16
20S M20 10.0 1/2″ 19.9 3/4″ 6.1 11.6 9.5 15.9 0.8 1.25 24.0 26.4 70.0 20S E1W 1RA PVC04 0.15
20 M20 10.0 1/2″ 19.9 3/4″ 6.5 13.9 12.5 20.9 0.8 1.25 30.5 33.6 73.0 20 E1W 1RA PVC06 0.21
25S M25 10.0 3/4″ 20.2 1″ 11.1 19.9 14.0 22.0 1.25 1.6 37.5 41.3 89.0 25S E1W 1RA PVC09 0.33
25 M25 10.0 3/4″ 20.2 1″ 11.1 19.9 18.2 26.2 1.25 1.6 37.5 41.3 89.0 25 E1W 1RA PVC09 0.33
32 M32 10.0 1″ 25.0 1 1/4″ 17.0 26.2 23.7 33.9 1.6 2.0 46.0 50.6 86.0 32 E1W 1RA PVC11 0.43
40 M40 15.0 1 1/4″ 25.6 1 1/2″ 22.0 32.1 27.9 40.4 1.6 2.0 55.0 60.5 90.0 40 E1W 1RA PVC15 0.62
50S M50 15.0 1 1/2″ 26.1 2″ 29.5 38.1 35.2 46.7 2.0 2.5 60.0 66.0 91.0 50S E1W 1RA PVC18 0.75
50 M50 15.0 2″ 26.9 2 1/2″ 35.6 44.0 40.4 53.0 2.0 2.5 70.1 77.1 95.0 50 E1W 1RA PVC21 0.95
63S M63 15.0 2″ 26.9 2 1/2″ 40.1 49.9 45.6 59.4 2.0 2.5 75.0 82.5 102.0 63S E1W 1RA PVC23 1.34
63 M63 15.0 2 1/2″ 39.9 3″ 47.2 55.9 54.6 65.8 2.0 2.5 80.0 88.0 104.0 63 E1W 1RA PVC25 1.34
75S M75 15.0 2 1/2″ 39.9 3″ 52.8 61.9 59.0 72.0 2.0 2.5 90.0 99.0 115.0 75S E1W 1RA PVC28 2.11
75 M75 15.0 3″ 41.5 3 1/2″ 59.1 67.9 66.7 78.4 2.5 3.0 100.0 110.0 117.0 75 E1W 1RA PVC30 2.42
90 M90 24.0 3 1/2″ 42.8 4″ 66.6 78.6 76.2 90.3 3.15 4.0 114.3 125.4 147.0 90 E1W 1RA PVC32 4.21
100 M100 24.0 4″ 44.0 5″ 76.0 90.9 86.1 101.4 3.15 4.0 123.0 135.3 140.0 100 E1W 1RA LSF33 4.45
115 M115 24.0 4″ 44.0 5″ 86.0 97.9 101.5 110.2 3.15 4.0 133.4 146.7 162.0 115 E1W 1RA LSF34 6.19
130 M130 24.0 5″ 46.8 6″ 97.0 114.9 110.2 123.2 3.15 4.0 152.4 167.6 174.0 130 E1W 1RA LSF35 8.34
