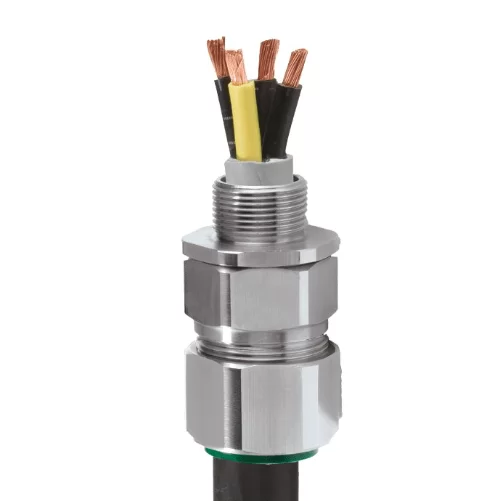

CW Tipi Endüstriyel Tek Sıkım Zırhsız Kablo Rakoru

Teknik Özellikler

  • Zırhlı kablolar için uyumlu, TEK sıkım kablo rakoru
  • Endüstriyel tip kablo rakoru
  • Gövde Malzemesi : Nikel kaplı prinç – Prinç – Paslanmaz Çelik – Aluminyum
  • Deluge koruma özelliği isteğe bağlı eklenmektedir
  • IP Koruma Sınıfı : IP66, IP67 ve IP68 isteğe bağlı
  • Çalışma Sıcaklığı : -60°C to +130°C standart
  • EMC testleri yapılmıştır
Add to compare
Teklif Al
Kategoriler:
Açıklama

CW tipi endüstriyel tek sıkım zırhsız kablo rakoru, zırhsız kabloların güvenli ve verimli bir şekilde sonlandırılmasını sağlayan yüksek kaliteli bir bağlantı elemanıdır. Bu rakorlar, özellikle endüstriyel uygulamalarda, kabloların elektriksel ve mekanik bağlantılarını güvence altına alır.

Avantajlar:

  • Kolay Montaj: Tek sıkım tasarımı sayesinde hızlı ve pratik bir kurulum imkânı sunar.
  • Güvenilir Performans: Yüksek kaliteli malzeme ve tasarımıyla uzun süreli ve güvenilir bir performans sağlar.
  • Esneklik: Farklı kablo çaplarına uyum sağlayacak çeşitli boyut seçenekleri mevcuttur.

Bu özellikleriyle CW tipi endüstriyel tek sıkım zırhsız kablo rakoru, endüstriyel tesislerde zırhsız kabloların güvenli ve etkili bir şekilde sonlandırılması için ideal bir çözümdür.

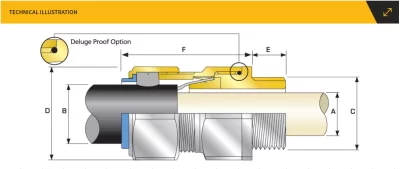

Teknik Tablo

Cable Gland Size Available Entry Threads ‘C’ (Alternate Metric Thread Lengths Available) Cable
Bedding
Diameter
‘A’		 Overall
Cable
Diameter
‘B’		 Armour Range Across
Flats
‘D’		 Across
Corners
‘D’		 Protrusion
Length ‘F’		 Combined Ordering Reference
(*Brass Metric)		 Shroud Cable
Gland
Weight
(Kgs)
Standard Option
Metric Thread Length
(Metric) ‘E’		 NPT Thread Length (NPT) “E” NPT Max Min Max Min Max Max Max Size Type Ordering
Suffix
20S16 M20 10.0 ½’ 19.9 ¾’ 8.7 6.1 13.1 0.8 1.25 24.0 26.4 48.0 20S16 CW 1RA PVC04 0.1
20S M20 10.0 ½’ 19.9 ¾’ 11.7 9.5 15.9 0.8 1.25 24.0 26.4 48.0 20S CW 1RA PVC04 0.14
20 M20 10.0 ½’ 19.9 ¾’ 14.0 12.5 20.9 0.8 1.25 30.5 33.6 48.0 20 CW 1RA PVC06 0.18
25S M25 10.0 ¾’ 20.2 1′ 20.0 14.0 22.0 1.25 1.6 37.5 41.3 56.0 25S CW 1RA PVC09 0.257
25 M25 10.0 ¾’ 20.2 1′ 20.0 18.2 26.2 1.25 1.6 37.5 41.3 56.0 25 CW 1RA PVC09 0.257
32 M32 10.0 1′ 25.0 1 ¼’ 26.0 23.7 33.9 1.6 2.0 46.0 50.6 54.0 32 CW 1RA PVC11 0.376
40 M40 15.0 1 ¼’ 25.6 1 ½’ 32.2 27.9 40.4 1.6 2.0 55.0 60.5 58.0 40 CW 1RA PVC15 0.63
50S M50 15.0 1 ½’ 26.1 2′ 38.2 35.2 46.7 2.0 2.5 60.0 66.0 61.0 50S CW 1RA PVC18 0.757
50 M50 15.0 2′ 26.9 2 ½’ 44.1 40.4 53.0 2.0 2.5 70.1 77.1 60.0 50 CW 1RA PVC21 0.862
63S M63 15.0 2′ 26.9 2 ½’ 50.0 45.6 59.4 2.0 2.5 75.0 82.5 74.0 63S CW 1RA PVC23 1.39
63 M63 15.0 2 ½’ 39.9 3′ 56.0 54.6 65.8 2.0 2.5 80.0 88.0 71.0 63 CW 1RA PVC25 1.36
75S M75 15.0 2 ½’ 39.9 3′ 62.0 59.0 72.0 2.0 2.5 90.0 99.0 86.0 75S CW 1RA PVC28 2.307
75 M75 15.0 3′ 41.5 3 ½’ 64.2 66.7 78.4 2.5 3.0 100.0 110.0 82.0 75 CW 1RA PVC30 2.909
90 M90 24.0 3 ½’ 42.8 4′ 78.6 76.2 90.3 3.15 4.0 114.3 125.7 95.0 90 CW 1RA PVC32 3.858
100 M100 24.0 4′ 44.0 5′ 91.0 86.1 101.4 3.15 4.0 123.0 135.3 95.0 100 CW 1RA LSF33 4.958
115 M115 24.0 4′ 44.0 5′ 98.0 101.5 110.2 3.15 4.0 133.4 146.7 107.5 115 CW 1RA LSF34 5.058
130 M130 24.0 5′ 46.8 – 115.0 110.2 123.2 3.15 4.0 152.4 167.6 110.0 130 CW 1RA LSF35 6.158
